Instrucciones de Funcionamiento del Medidor de Interfase

Medidor de interfaz 122: Instrucciones de funcionamiento

solinst principios de funcionamiento del medidor de interfase principios de funcionamiento del medidor de interfase de solinst medidores de interfase aprobados por la csa medidores de interfase de solinst image



Principio de funcionamiento

El medidor de interfase Modelo 122 de Solinst tiene una sonda de diámetro estrecho de 5/8" (16 mm) y se usa con una cinta plana de PVDF marcada con láser. Está certificado según los estándares de la CSA para su uso en lugares potencialmente explosivos de Clase I, Div. 1, Grupos C y D T3C y está certificado por ATEX según la directiva 94/9/EC como II 3 G Ex ic IIB T4 Gc. Tiene un circuito infrarrojo que detecta la presencia de un líquido. Un circuito de conductividad diferencia entre un líquido conductor (agua) y un líquido no conductor.

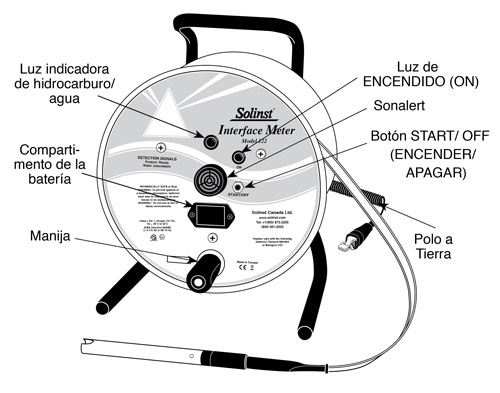

Control del equipo

Antes de comenzar una medición, controle los componentes electrónicos y la condición de la batería presionando el botón "START/OFF". Cinco tonos breves rápidos y luz verde destellando indican que el medidor esta operativo. Luz verde destellando cada segundo indica que el medidor esta encendido. Se apagará automáticamente después de 5 minutos para preservar la vida de la batería.

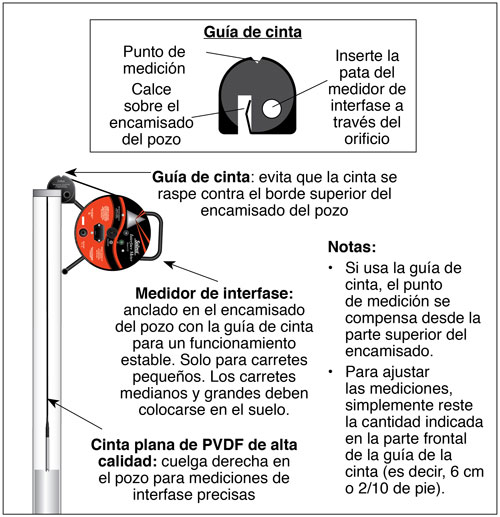

Uso de la guía de cinta

  1. La guía de la cinta se diseñó para mejorar la precisión de las lecturas de medición de interfases, evitar que el encamisado del pozo corte la cinta plana de PVDF marcada con láser y permitir que la cinta y la sonda cuelguen derechas en el costado del pozo.
  2. Si las mediciones de interfase se toman en un pozo de 2" (50 cm) de diámetro, simplemente calce el extremo pequeño de la guía de cinta sobre el borde del encamisado del pozo.
  3. Inserte la pata del medidor de interfase a través del orificio en la guía de cinta (solo carretes pequeños).
  4. Una vez insertada, apoye el medidor de interfase sobre el costado del encamisado del pozo.
