Instrucciones del portapilas de 12 V de la Bomba Peristaltica

Herramientas y materiales necesarios

  1. 410 Bomba 12V Conjunto Portapilas (#114602)
  2. Destornillador plano (sólo es necesario cuando se retira el 12V Portapilas)

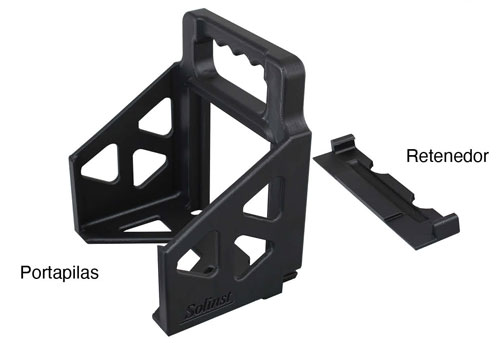

conjunto de soporte de batería de 12 v de bomba peristáltica solinst 410

Solinst 410 Peristaltic Pump 12V Battery Holder Assembly (#114602)



Instrucciones de conexión

  1. Corte la cremallera del soporte de la batería y retire el retén.
  2. Coloque la bomba peristáltica sobre una superficie plana.
  3. Deslice el retenedor de modo que los recortes encajen contra las patas de la parte inferior de la bomba y la placa final se asiente en la ranura.
    deslice el retenedor del soporte de batería de la bomba peristáltica de 12 v de solinst de modo que los recortes encajen contra los pies en la parte inferior de la bomba y la placa final quede en la ranura.
  4. Alinee el portapilas con la placa final de la bomba y deslice el portapilas sobre la placa final.
    alinee el soporte de batería de 12 v de la bomba peristáltica solinst con la placa final de la bomba y deslice el soporte de la batería sobre la placa final
  5. Utilizando el asa, deslice el portapilas por la placa final y presione hacia abajo en cada lado para encajar el retenedor en su sitio.



    uso de la bomba peristáltica solinst mango del soporte de la batería de 12 v deslice el soporte de la batería hacia abajo por la placa final y presione hacia abajo en cada lado para encajar el retenedor en su lugar
  6. Coloque una pila de 12 V en el portapilas.
    bomba peristáltica solinst con batería de 12 v instalada en el soporte para masa

Nota:

El soporte de batería de 12 V está diseñado para una batería con unas dimensiones máximas de la base de 150 mm x 98 mm (5,94" x 3,86").



Instrucciones para retirar

  1. Retire la batería del portapilas.
  2. Introduzca un destornillador plano en la ranura situada encima del retén del portapilas. Baje el destornillador para separar el retén de la base del portapilas.
  3. Deslice el portapilas desde la placa final.
extracción del soporte de la batería de 12 v de la bomba peristáltica solinst
