2.7 Cicios manuales de impulsion / venteo

Si se prefiere, la unidad de control electrónica también se puede operar manualmente. Provee una alternativa si se agota la energía de la pila.

Nota:

La presión máxima de salida de la unidad de control electrónica es 125 psi o 250 psi, según la unidad.

Para operar la unidad de control en forma manual, instale y conecte la bomba, la unidad de control y el suministro de aire comprimido (consulte la Sección 3.2 Configuración de bombeo). Aplique el gas comprimido a la unidad de control.

Use un regulador en la unidad de control para disminuir o aumentar la presión de bombeo. Para crear un ciclo de impulsión/venteo, use el botón de control manual ubicado en el panel de control. Cuando se presiona el botón de control manual, se abre el solenoide que permite que se aplique el gas comprimido a la bomba. Libere el botón para que la unidad ventee.

solinst unidad de control de la bomba electrónica 464 ciclos manuales de impulsión venteo operación manual de la unidad de control operación manual de la unidad de control de la bomba operación manual de la unidad de control 464 image

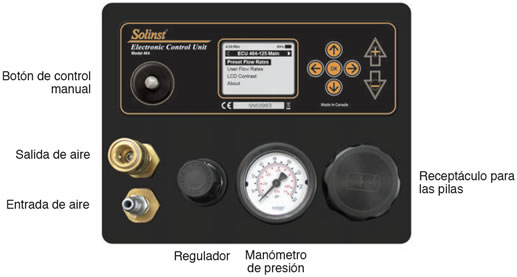

Figura 2-15 Panel de control del Modelo 464 (125 psi)
