5.3 Conexión de Dataloggers

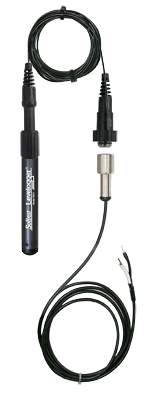

Figura 5-7 Conexión del
Levelogger a una
estación remota del STS

Se pueden conectar hasta cuatro dataloggers de Solinst a una caja de distribución del STS. Los dataloggers se conectan a la caja de distribución usando los cables del lector que conectan a un cable de lectura directa enroscado en el datalogger. Los cables del lector se conectan a la caja de distribución usando una conexión de dos cables. Los círculos negro y blanco mostrados en las conexiones de la caja de distribución indican qué cable de color se debe conectar desde el cable del lector. Simplemente introduzca las clavijas del conector en cada cable dentro de la abertura adecuada. Los cables del lector están protegidos fuera del receptáculo usando un conducto blindado. Las opciones de instalación del levelogger se tratan en la Sección 6.2.

Los dataloggers están programados con el software de STS/RRL. El software provee la opción e configuración de dataloggers para registrar y almacenar lecturas en su memoria interna, independientemente del funcionamiento del STS. Esto provee una copia de seguridad confiable si el sistema STS fuera a fallar o provee datos suplementarios si se cumple una condición de alarma y se desean más datos. Los datos pueden descargarse directamente desde los dataloggers. Consulte la guía del usuario del Levelogger para obtener instrucciones para descargar datos.

En forma alternativa, los dataloggers pueden conectarse sin programar una velocidad de registro independiente. El controlador del STS tomará lecturas en tiempo real del datalogger a intervalos de muestreo programados.

Nota:

Para extraer as clavijas del conector del cable del lector de la caja de distribución, presione los tapones blancos sobre cada conexión en la caja de distribución mientras saca las clavijas del conector.

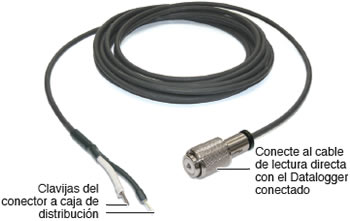

Figura 5-8 Cable del lector (N.º 108854)
