Nota:

Para obtener información acerca de cómo usar su logger AquaVent 5 con los protocolos MODBUS o SDI-12, consulte las guías del usuario que se proporcionan por separado.

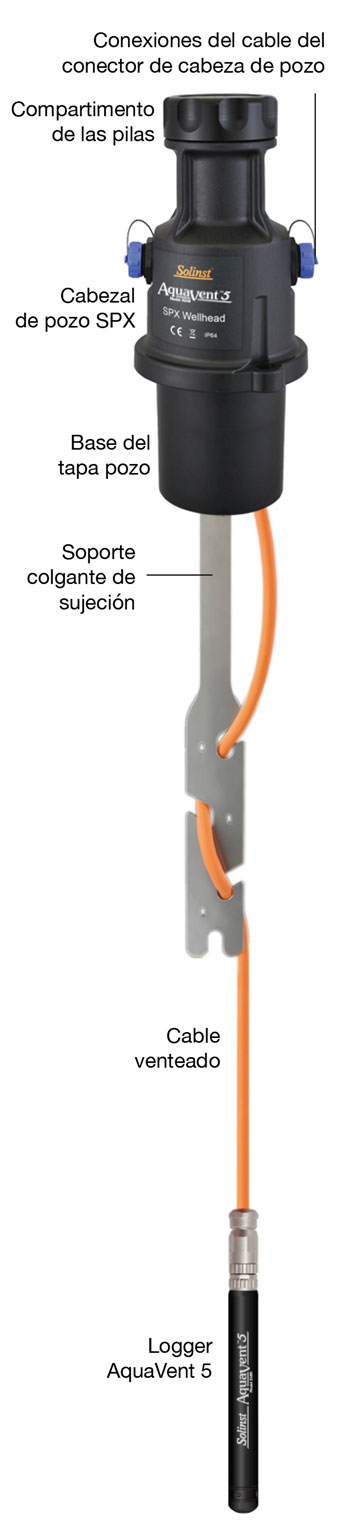

solinst aquavent 5 sistema de registro de datos de nivel de agua con ventilación

  1. Descargue el software desde: www.solinst.com/downloads e instale el software del Levelogger en su computadora.
  2. Instale las pilas del cabezal de pozo. El cabezal de pozo usa 4 pilas AA de 1,5V de litio reemplazables por el usuario.
  3. Conecte el cabezal de pozo y el logger al cable venteado:

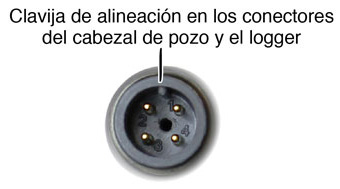

pin de alineación aquavent en los conectores de cabeza de pozo y registrador aquavent

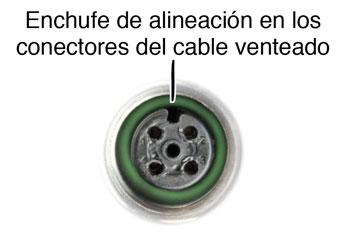

enchufe de alineación aquavent en los conectores de cable ventilado





Alinee el enchufe de alineación en el conector del cable venteado con la clavija de alineación del conector del cabezal de pozo.

Cuidadosamente presione los conectores entre sí. Retuerza levemente el cable conector hasta que sienta un pequeño clic cuando se realice la conexión de alineación apropiada.

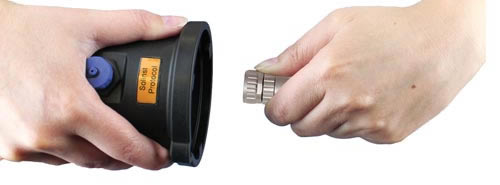

conexión de cable ventilado solinst aquavent 5 al colector de pozo

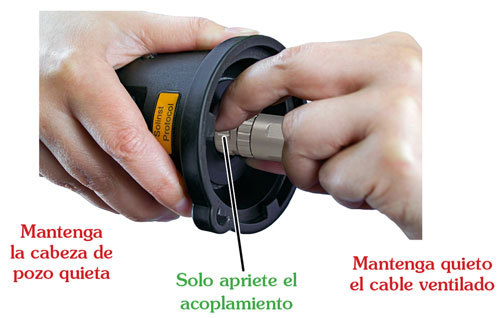

Solo apriete el acoplamiento mientras sujeta el cabezal de pozo y el cable venteado. Apriete el acoplamiento hasta que se siente. No debe haber rosca descubierta en la conexión del cabezal de pozo. No retuerza el cable ventilado ni el cabezal de pozo.Siga el mismo procedimiento cuando conecte el logger al cable venteado.

Nota:

Consulte la página 6 para ver las instrucciones de instalación del soporte colgante de sujeción como se muestra a la derecha.

  1. Conecte el cable conector USB a la conexión de 10 clavijas (protocolo Solinst) del cabezal de pozo, luego conecte el cable conector USB a su computadora.
