8.3 Orientación del AquaVent

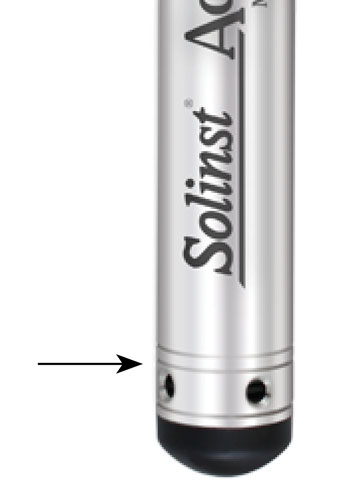

figura 8-3 línea de medición de medición del logger

Figura 8-6 Línea de
medición del logger

Se recomienda instalar el logger LevelVent 5 o AquaVent 5 en una orientación vertical. No obstante, también es aceptable instalarlos de forma inclinada u horizontal.

La línea de medición del sensor de presión está indicada por la línea troquelada alrededor del cuerpo del logger, justo encima de los orificios de acceso de la presión (figura 8-6).

El transductor de presión está orientado en un plano normal hacia el eje largo del cuerpo y detecta la presión dirigida a lo largo del plano del eje largo. En orientaciones verticales, el sensor detecta la presión por encima de la línea del transductor de presión. En orientaciones no verticales, el punto cero de presión es proporcional al ángulo de inclinación.
