8.2.2 Cómo instalar el AquaVent en un pozo de 2” (50 mm)

Nota:

solinst aquavent tapa de pozo

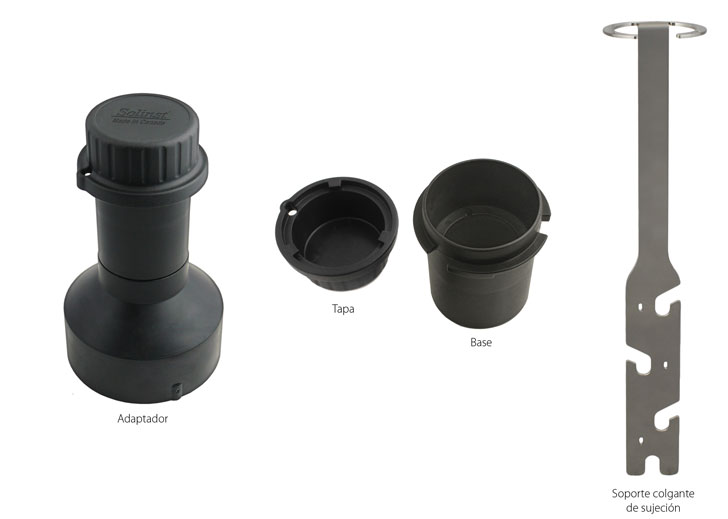

Cada cabezal de pozo del AquaVent viene con un conjunto de tapa pozos de 2" (50 mm). Para instalar el soporte colgante de sujeción, solo se necesita la base del conjunto. Si se retira el cabezal de pozo del AquaVent, posteriormente se puede utilizar la tapa para sellar un pozo.

El soporte colgante de sujeción se usa para asegurar el cable venteado al cabezal de pozo cuando se esté instalando.

El sistema de sujeción está compuesto por la base del tapa pozos de 2" y el soporte colgante de sujeción (ambos vienen incluidos con el cabezal de pozo). Para acomodar los pozos de 4" (100 mm), hay un adaptador disponible para usarlo con la base del tapa pozos de 2".

Los siguientes pasos muestran cómo instalar el AquaVent con el soporte colgante de sujeción en un pozo de 2":

instale la base del tapa pozos en el encamisado del pozo

Instale la base del tapa pozos en el encamisado del pozo.

Nota:

base de tapa de pozo de 2 pulgadas

Hay un adaptador disponible para usarlo con la base del tapa pozos de 2" (5 mm) y adaptarla a los pozos de 4" (10 mm).

enrosque el extremo superior del cable venteado alrededor del soporte colgante de sujeción e insértelo dentro de las ranuras para asegurar el cable al soporte

Enrosque el extremo superior del cable venteado alrededor del soporte colgante de sujeción e insértelo dentro de las ranuras para asegurar el cable al soporte. Deje aproximadamente 2" (50 mm) de longitud de cable encima de la parte superior del soporte colgante de sujeción.

Nota:

Los agujeros del soporte pueden alojar abrazaderas de alambre o plásticas para asegurar el cable al soporte según se desee.

Nota:

Si proporciona suficiente holgura en el cable venteado en la superficie, podrá levantar el cabezal de pozo del AquaVent desde la base del tapa pozos para acceder a la conexión del cable venteado o registrar las mediciones manuales de profundidad del nivel de agua, sin alterar el logger AquaVent instalado en su posición en el fondo del pozo.

conecte el otro extremo del cable venteado al logger aquavent

Conecte el otro extremo del cable venteado al logger AquaVent. Consulte la sección 1.5.1 para ver más detalles. Baje el cable venteado con el logger dentro del pozo.

Nota:

Para propósitos de diagnóstico, es conveniente instalar el extremo del cable venteado con el número de serie hacia la conexión del cabezal de pozo en la superficie.

baje el soporte colgante de sujeción dentro del pozo hasta que se asiente en el soporte de la base del tapa pozos

Baje el soporte colgante de sujeción dentro del pozo hasta que se asiente en el soporte de la base del tapa pozos.

Nota:

Hay tres orificios en la parte superior del soporte colgante de sujeción que pueden utilizarse para asegurar la base del tapa pozos con unos tornillos.

conecte el cable venteado al cabezal de pozo

Conecte el cable venteado al cabezal de pozo. Consulte la sección 1.5.1 para ver más detalles. Realice una medición manual de la profundidad del nivel de agua para registrarla.



Nota:

Si proporciona suficiente holgura en el cable venteado en la superficie, podrá levantar el cabezal de pozo del AquaVent desde la base del tapa pozos para acceder a la conexión del cable venteado o registrar las mediciones manuales de profundidad del nivel de agua, sin alterar el logger AquaVent instalado en su posición en el fondo del pozo.

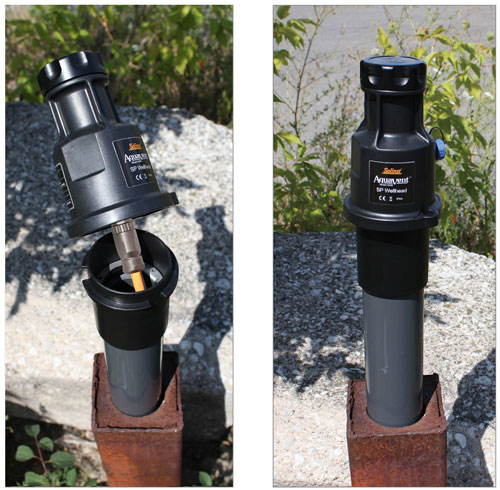

instalación del soporte de suspensión de soporte aquavent de solinst

instalación del soporte de suspensión de soporte aquavent de solinst

Empuje con cuidado el exceso del cable venteado hacia abajo del pozo. Gire el cabezal de pozo en la base del tapa pozos hasta que se asiente.

Figura 8-4 Instalación usando el soporte colgante de sujeción
