1.5.1.3 Conexión al logger

Nota:

Asegúrese de guardar todas las tapas de almacenamiento para usarlas en el futuro.

retire las tapas de almacenamiento de los conectores del logger aquavent y del otro extremo del cable venteado.

Retire las tapas de almacenamiento de los conectores del logger y del otro extremo del cable venteado.



alinee la clavija de alineación en el conector del logger aquavent con el enchufe de alineación en el conector del cable venteado.

Alinee la clavija de alineación del conector del logger con el enchufe de alineación en el conector del cable venteado. Cuidadosamente, presione los conectores entre sí. Gire ligeramente el conector del cable; sentirá un pequeño clic cuando se realice la conexión correctamente.



apriete el acople de acero inoxidable mientras sostiene fijamente el cuerpo del cable conector de acero inoxidable. apriete el acople de acero inoxidable hasta que se asiente. no retuerza el cable venteado ni el logger.

Apriete el acople de acero inoxidable mientras sujeta fijamente el cuerpo del cable conector de acero inoxidable. Apriete el acople de acero inoxidable hasta que se asiente. No gire el cable venteado ni el logger.

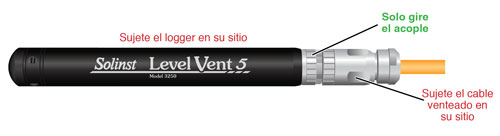

Figura 1-11 Cómo conectar un cable venteado al logger



Nota:

No gire el cable venteado ni el cuerpo del cable conector de acero inoxidable cuando los conecte al cabezal de pozo o al logger. Gire únicamente el acople de acero inoxidable.
