4.0 Programación del Datalogger

Nota:

Haga clic en el ícono para obtener una explicación de esa característica del software.

Después de iniciar el software del Levelogger, aparecerá la ventana principal con la pestaña Datalogger Settings (configuraciones del datalogger) abierta.

Seleccione el dispositivo apropiado desde el centro del menú desplegable del puerto de comunicación.

Haga clic en para recuperar las configuraciones actuales del datalogger conectado.

ficha configuraciones del datalogger

Figura 4-1 Pestaña Datalogger Settings (configuraciones del datalogger) - LevelVent



ficha configuraciones del datalogger

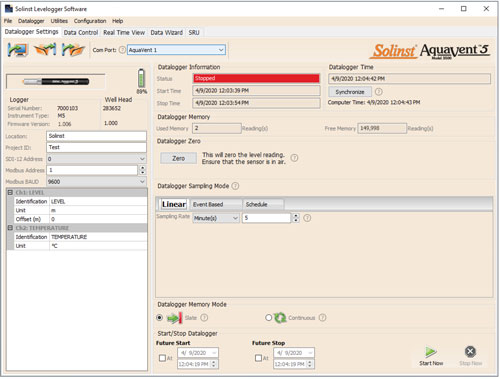

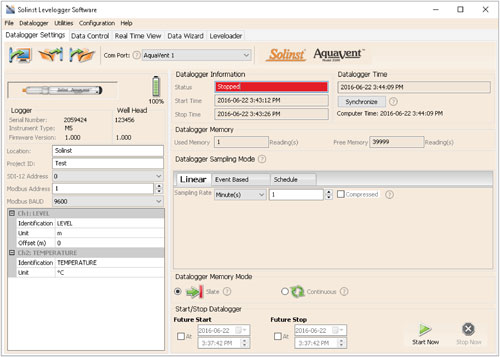

Figura 4-2 Pestaña Datalogger Settings (Configuraciones del datalogger) - AquaVent



Nota:

Después de recuperar las configuraciones, si las pilas del cabezal de pozo del AquaVent se consumen hasta llegar a una carga de 20% o menor, aparecerá un mensaje de advertencia para reemplazar las pilas.



4.1 Configuraciones del Datalogger

Después de haber recuperado las configuraciones del datalogger conectado, la pestaña Configuración del Datalogger identificará el tipo de instrumento, los números de serie, la versión de firmware, la ID del proyecto, la ubicación y las configuraciones de canal.

La dirección MODBUS y SDI-12, y la configuración de velocidad de baudios se utilizan solamente con el cabezal de pozo SPX del AquaVent. Consulte las guías del usuario que se proporcionan por separado para ver la comunicación con los protocolos MODBUS y SDI-12.



4.1.1 Configuración de información del canal

En la porción inferior izquierda de la pestaña Configuración del Datalogger se encuentra el área para configurar los parámetros de canal (nivel, temperatura). El software detectará los canales disponibles cuando se recuperen las configuraciones del datalogger.



4.1.1.1 Canal de nivel (Canal1)

configuración del canal del aquavent

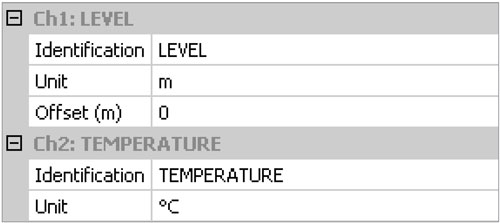

Figura 4-3 Configuración del canal del datalogger



Nota:

Las lecturas se pueden convertir a otras unidades usando el Asistente de datos.

Las lecturas se pueden corregir o compensar con respecto a una elevación o dato de referencia específico para un espectro mucho más amplio de compensaciones numéricas como parte del Asistente de datos.



4.1.1.2 Canal de temperatura (Canal2)
